聖隷浜松病院Ｓ棟耐震化増改築工事ＣＦＴ工法

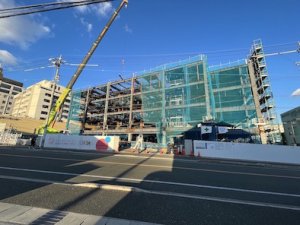

現在施工中である聖隷病院Ｓ棟耐震化増改築工事の構造について一部紹介いたします。

建物の基本構造は鉄骨造ですが、建物の中心フレームは後述するＣＦＴ造となっています。

柱間を広くとれ、平面の自由度が高くなる工法として（柱は鉄筋コンクリート造、梁は鉄骨造の）ＲＣＳ造がありますが、柱が鉄筋コンクリート造だと今回の建物最下層にある駐車場の車庫幅が狭くなってしまいます。かといってＳ造（鉄骨造）だと、上層部のアイセンター（眼科、眼窩形成外来、手術室、検査室）で行なう顕微鏡下での診察処置において弊害となる「振動」が発生してしまいます。そこで今回は、アイセンターを擁する部分にＣＦＴ工法を採用した、Ｓ造とＣＦＴ造のハイブリッド構造としました。

以下、ＣＦＴ造について説明をいたします。

ＣＦＴ造とは、円形または角形鋼管にコンクリートを充填した構造です。充填コンクリートと鋼管の相互拘束効果（コンファインド効果）により、軸圧縮耐力・曲げ耐力・変形性能が増大します。
それにより、鉄筋コンクリート造や鉄骨造と比べ、柱寸法を小さく、階高を高くでき、平面的、立体的に自由度の高い設計を行うことができます。近年、大空間や超高層等の大規模建築へ採用する事例が増えています。

その他のメリットとして、

現場での鉄筋工事と型枠工事を削減でき、省力化、工期短縮、環境負荷の低減につながります。

充填コンクリートの剛性が付加されることで、鋼管の大きさや厚さを減らすことができ、条件によっては耐火被覆を省けます。

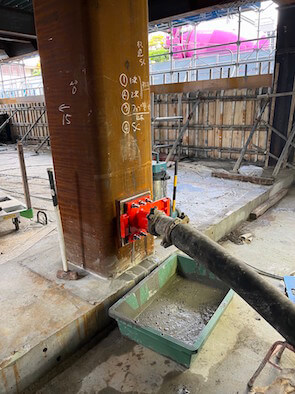

ＣＦＴ工法の施工

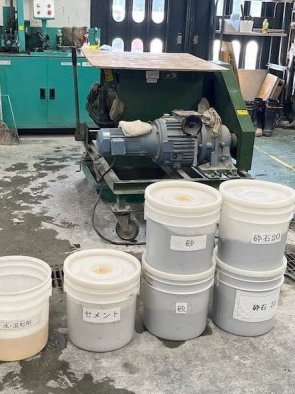

角形鋼管に充填するコンクリート配合確認

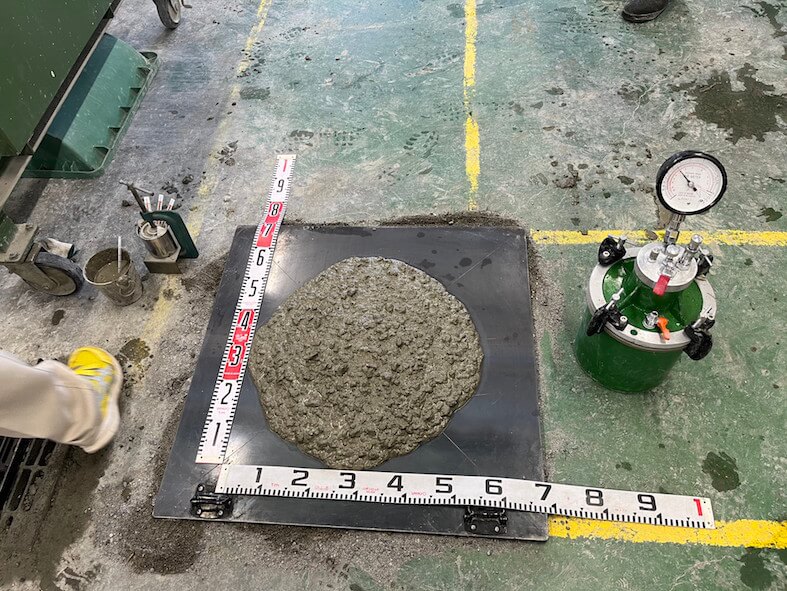

鋼管に充填するコンクリートの設計基準は、強度36N/mm²以上、スランプフロー60〜65㎝と一般的なコンクリートではないので、実際に打設する前にコンクリートの試し練りを行いました。
